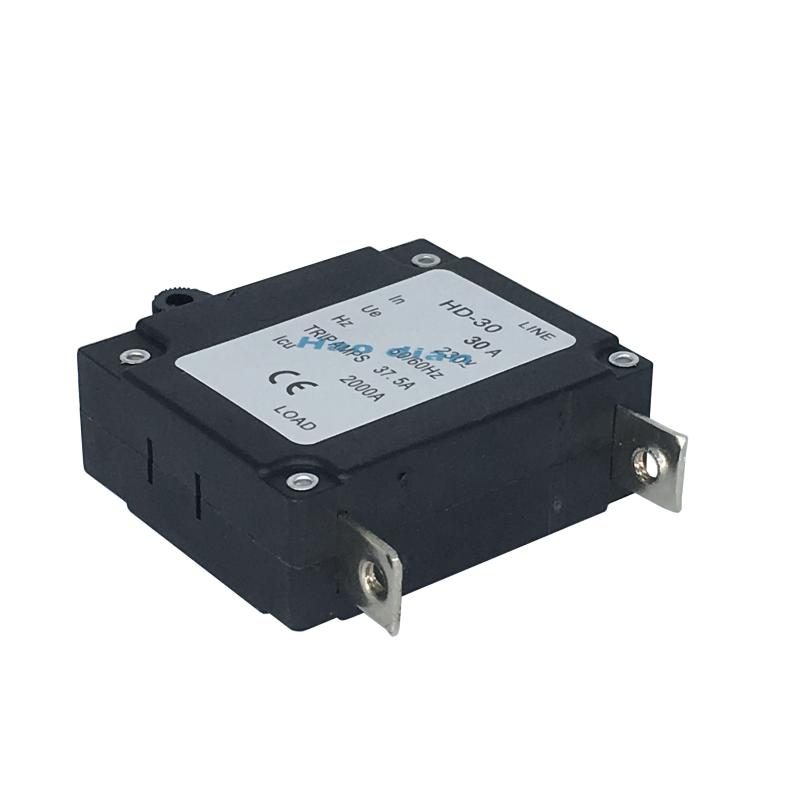

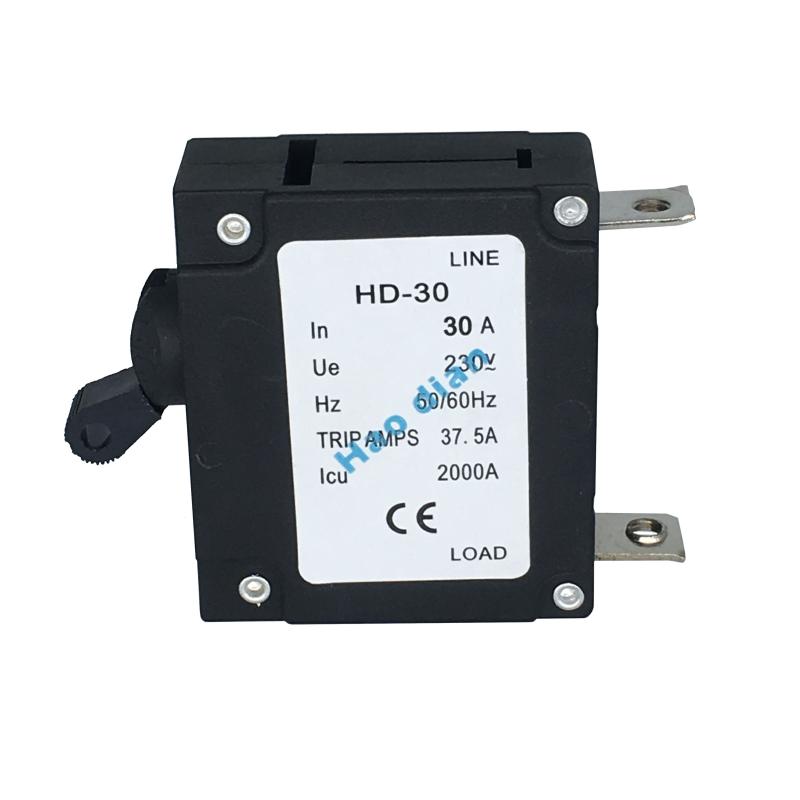

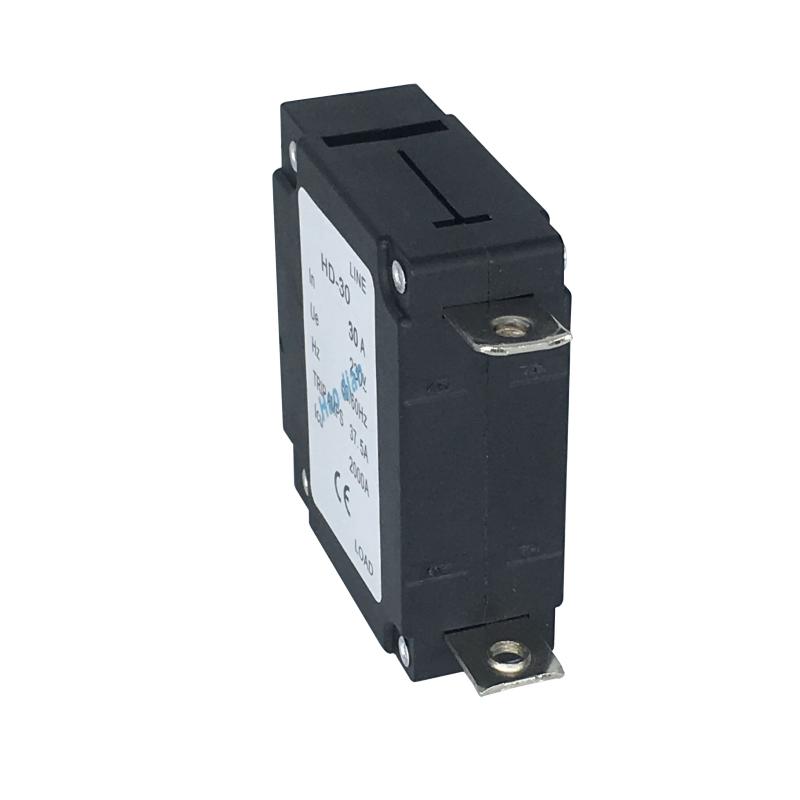

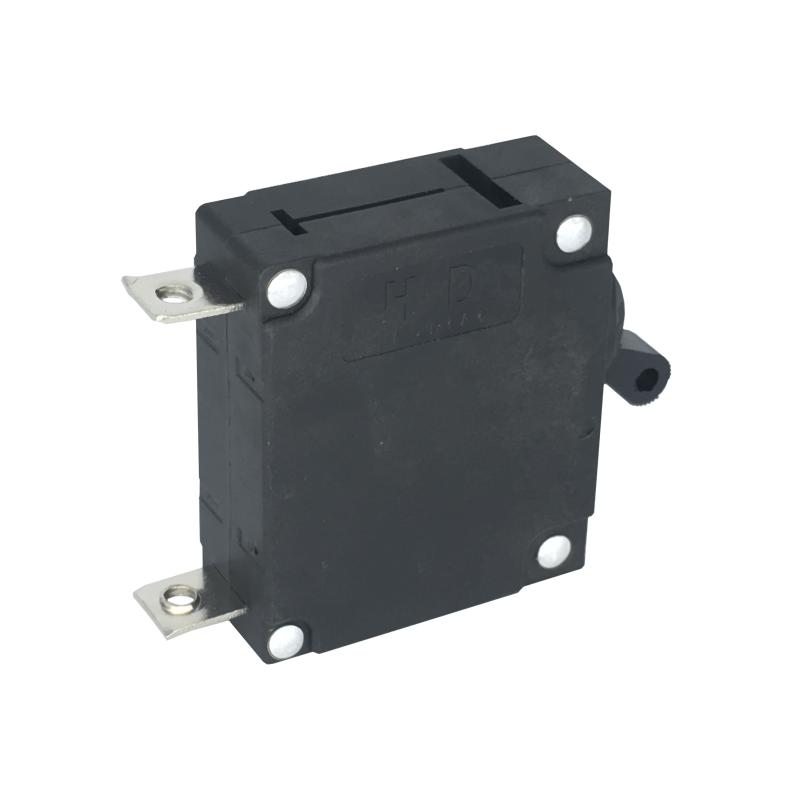

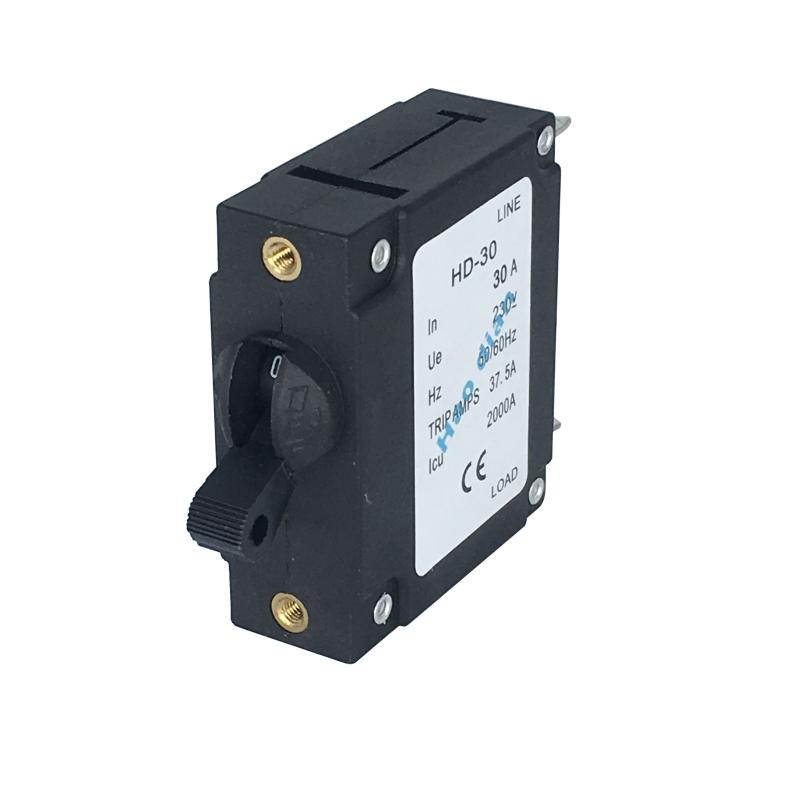

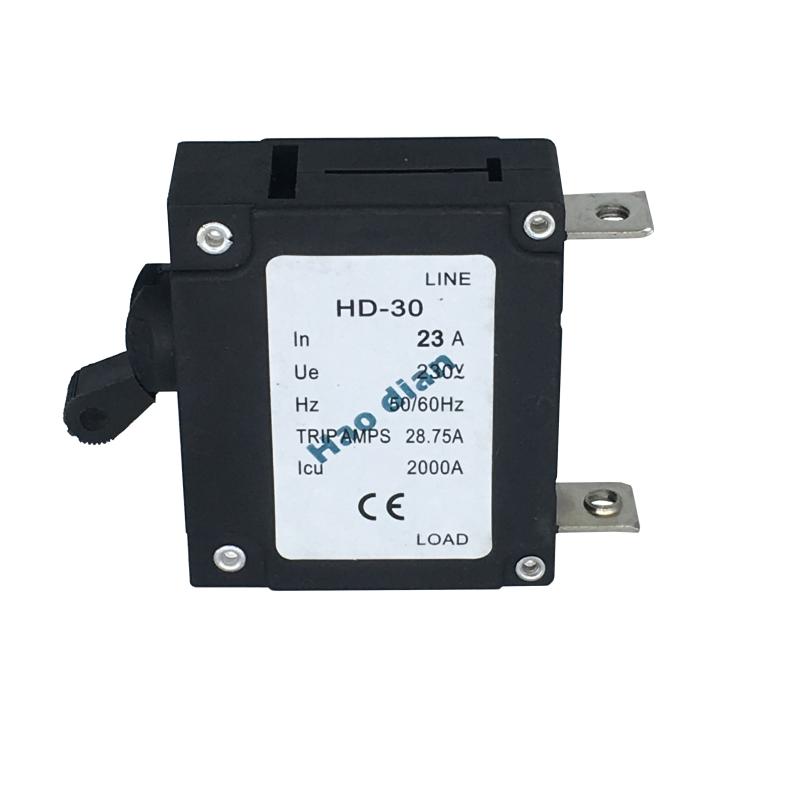

好電磁力液壓電磁塑殼斷路器HD-30系1P/30A 設備保護電磁式斷路器
廠家直銷質保2年HD-30系1P/30A磁力液壓 設備保護電磁式斷路器
正常工作及安裝條件Working & Installation conditions
- 周圍空氣溫度：上限為+85℃，下限為-40℃。
- 海拔高度不超過2000米。
- 溫度：斷路器安裝使用地點的空氣相對濕度在溫度+85℃時不超過50%，最濕月平均最低溫度不超過25℃，該月平均******相對濕度不超過90%。
- 斷路器可安裝在顯著沖擊和振動的場合。
- 斷路器安裝時與垂直面的傾斜度不超過5o
- 斷路器應安裝在無爆炸危險介質，無足以腐蝕金屬和破壞絕緣的氣體和塵埃（包括導電塵埃）的場所。
- 斷路器應安裝在無雪雨侵蝕的地方。
- 斷路器安裝類別為Ⅲ類。
- 斷路器的污染等級為3級。

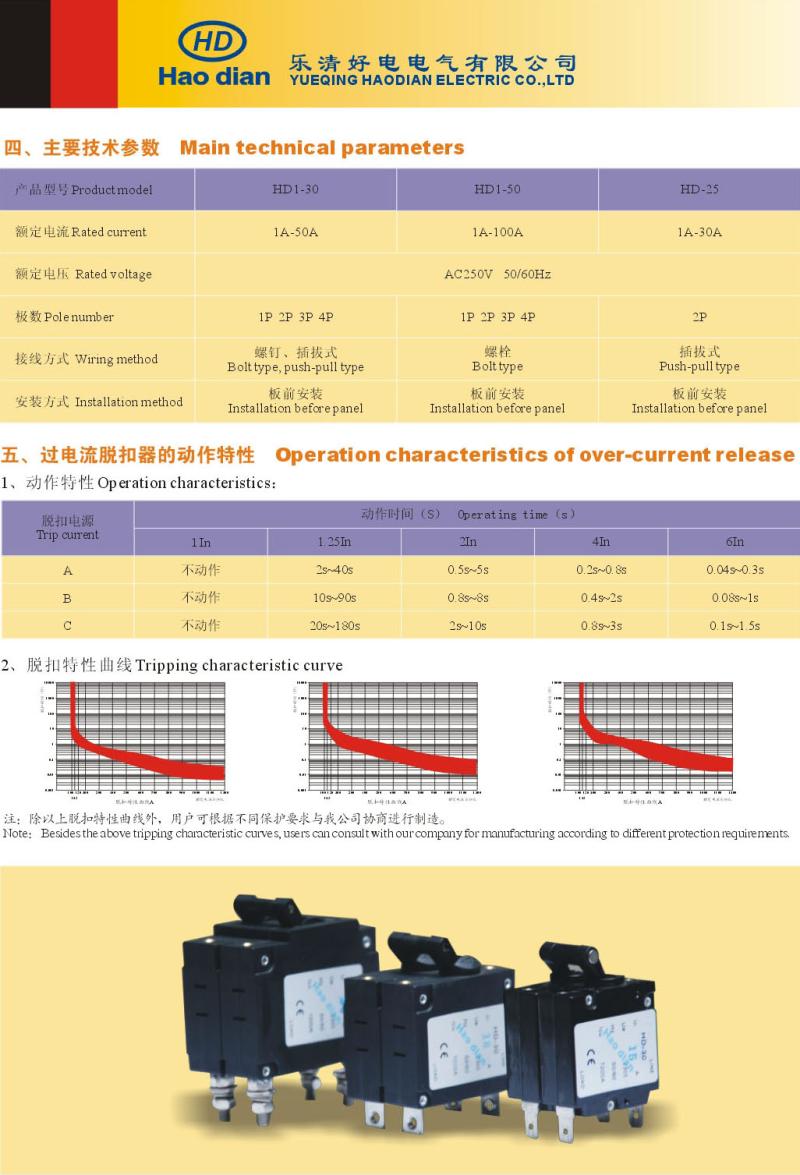

主要技術參數Main technical parameters
|
產品型號Model |
HD-30 |
HD-50 |
HD-25 |
|
額定電流Rated current |
1A-50A |
1A-100A |
1A-30A |
|
額定電壓Rated voltage |
AC250V 50/60Hz |
||
|
極數Poles |
1P 2P 3P 4P |
1P 2P 3P 4P |
2P |
|
接線方式Connection |
螺釘，拔插式Bolt,Plug |
螺栓Bolt |
拔插式Plug |
|
安裝方式Installation |
板前安裝Font mounting |
板前安裝Font mounting |
板前安裝Font mounting |
過電流脫扣器的動作特性Operation characteristics of an over-current release
- 動作特性O(shè)peration charateristics
|
脫扣電源 Trip current |
動作時間Operating time(s) |
||||
|
1 In |
1.25 In |
2 In |
4 In |
6 In |
|
|
A |
不動作 |
2~40 |
0.5~5 |
0.2~0.8 |
0.04~0.3 |
|
B |
不動作 |
10~90 |
0.8~8 |
0.4~2 |
0.08~1 |
|
C |
不動作 |
20~180 |
2~10 |
0.8~3 |
0.1~1.5 |
適用范圍Application
